一.概述
ZNJL-III
智能
记录仪由咸阳西仪秦油石油设备有限公司自主研制。绞车记录仪为ZNJL-III智能型。SD卡记录仪通过我公司专用软件采集读取数据，记录的数据通过读卡器读取数据。
ZNJL-III
智能型适用于记录绞车测井
、
试井过程中的深度、速度、张力、张力差分等信息，为用户监测测井
、
试井过程中绞车使用的状况提供参考。记录仪可以连续多次记录绞车使用状况，可长时间记录测井
、
试井信息。
二．记录仪配件
1.直插式记录仪
读卡器
一个
SD
存储卡 一张
读取数据软件光盘
一张

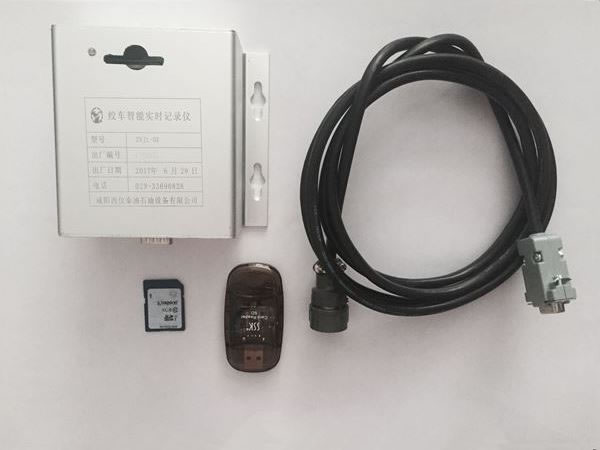

2.外置式记录仪
读卡器
一个
SD
存储卡 一张
数据线
一条
读取数据软件光盘
一张
三．
具体安装程序的方法：

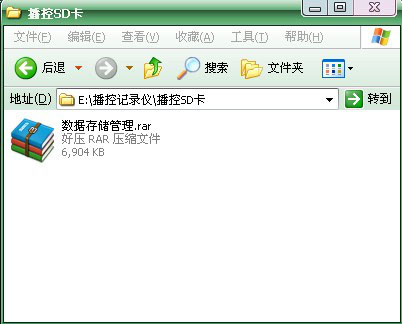

1.打开软件所在的文件夹

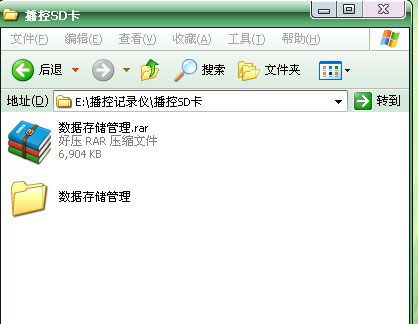

2.解压缩

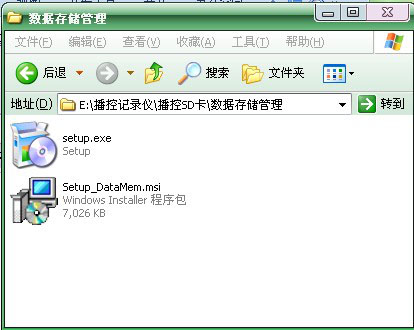

3.打开安装目录
（1）鼠标双击“
”文件开始安装程序。
（2）安装完成，即可读取数据。
注意：
如果在本机上有以前的安装版本，必须要先卸载，然后再安装。
四． 记录绞车信息
绞车面板在测井、试井作业中，面板只要打开电源，数据就一直在记录中。
五． 软件操作功能

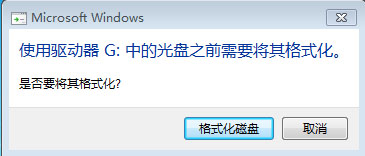

1 . SD卡插上电脑，若
出现格式化SD卡，不要格式化SD卡，负责数据丢失，点击取消即可。
2.将数据存储管理软件安装到电脑上，即可使用相应的软件。
3．双击“
”，打开后进入读出数据软件界面，通过软件读取记录测井，试井数据。
4 . 查找与导出: 打开软件，选择正确的盘符，所有记录的文件以每天为一个时间标签，出现在日期标签页，如要导出某*数据，就在时间标签页选择相对应的时间日期，然后点查找日期，就可导出数据。如果要将数据保存，在数据导出后点“导出当前”。如果把软件装在C盘，导出的数据文件会在C盘的program Files文件夹下的BKS文件夹的“数据存储管理”里，出现你所导出的时间标签为TXT格式的文件。（注：时间标签以面板设置时间为准）
5.绘图:如需查看数据曲线，点“导出当前”后，再点“绘图”，然后点浏览，选择你所需要绘图的时间标签，打开即可。
6.查找数据:在TXT文件夹里可查找每一分钟的数据，例如：想查看2015-03-20 15:55分的数据，在打开导出的时间标签为2015-03-20的文件档案后，点“编辑”然后点“查找”输入15:55点查找即可。
7.查询完毕点击“退出”即可。
六．技术支持
单位名称：咸阳西仪秦油石油设备有限公司
联系电话： 029-88686309
传
真: 029-88686309
页面位置 ：
联系人：虎崇学
联系电话：13909107387
联系地址：咸阳秦都区西部云谷1期12号楼103
